Sistemas de cable-grúa para la construcción de represas y puentes

Incluso a alturas considerables, a grandes distancias y en contacto directo con una topografía exigente y con el elemento agua, nuestras instalaciones de cable-grúa operan de forma fiable y segura.

  • Ya sea en la construcción de presas, estructuras de embalse o puentes: grandes cantidades de materiales de construcción, hormigón y componentes deben llevarse con precisión hasta su lugar de uso. Nuestras instalaciones de cable-grúa están diseñadas para estas exigencias y garantizan que el transporte en obra se realice de forma segura, eficiente y rentable.

Nuestras soluciones

También en la construcción de puentes, las instalaciones de cable-grúa permiten el transporte preciso de materiales, hormigón y componentes a grandes distancias y con importantes diferencias de altura. Especialmente en terrenos de difícil acceso o sobre masas de agua, proporcionan una solución de transporte potente y respaldan un proceso constructivo seguro y planificable.

Las instalaciones de cable-grúa son sistemas de transporte que funcionan según el principio del teleférico. Pueden tanto elevar como descender cargas. Para ello, entre dos puntos de anclaje situados en los extremos de la obra discurre un cable portante suspendido libremente. Durante el uso, sirve de vía de desplazamiento para el carro. Un cable de elevación adicional permite subir o bajar cargas de hasta 50 toneladas con la máxima precisión.

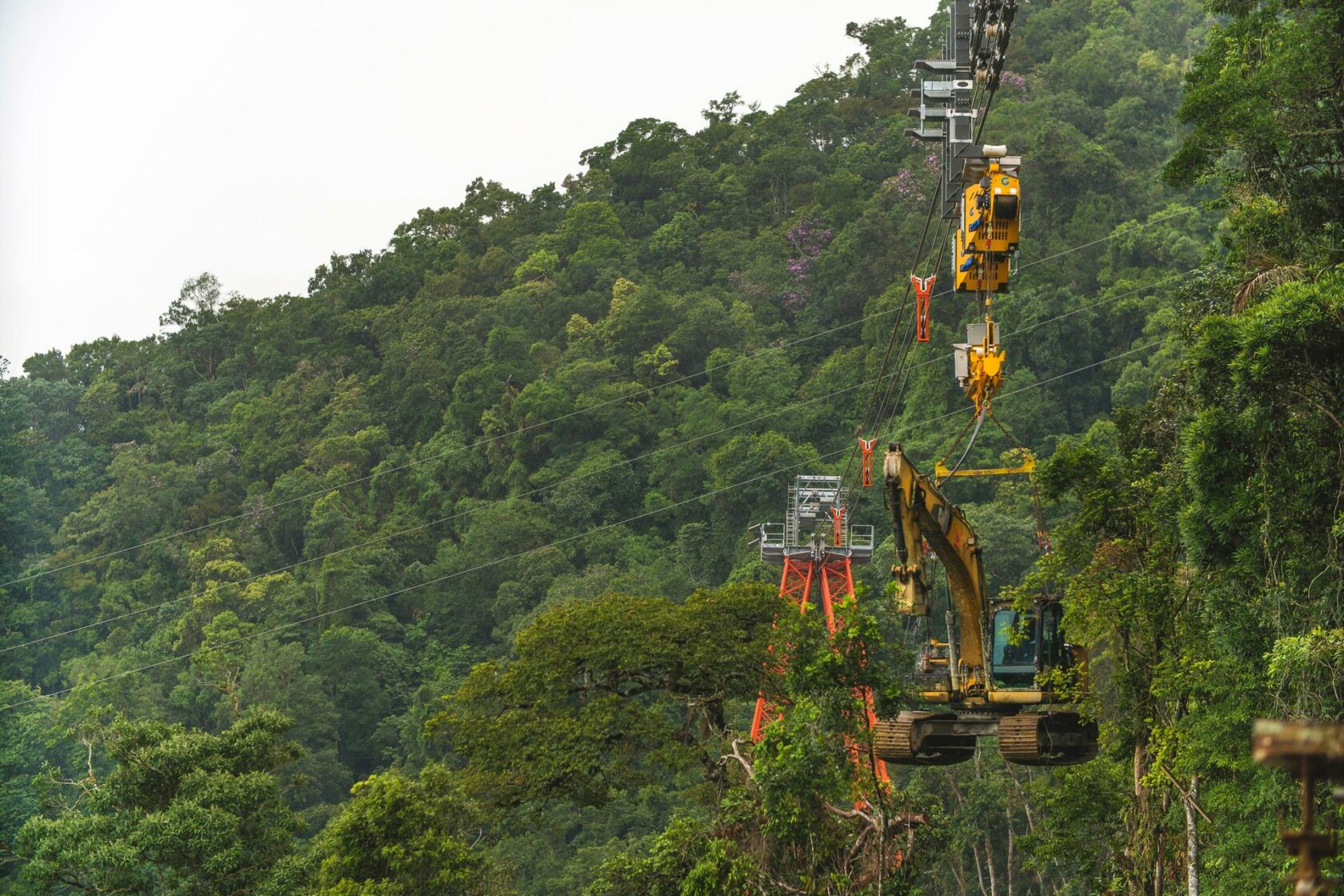

Estudio de caso: puente Rodovia dos Tamoios

Una de las razones principales para utilizar la instalación de cable-grúa en la construcción de un puente de autopista en Brasil fue la protección del medio ambiente y la minimización de la deforestación necesaria para las vías de acceso. La instalación de cable-grúa de 20 t, con una longitud de 600 m y una altura máxima de elevación y descenso de 120 m, constaba de solo dos torres de 35 m y 40 m de altura, respectivamente, y era accionada por un potente cabrestante de cable continuo.

Más sobre el proyecto

Tecnología de cable-grúas de Thyssenkrupp AG

En 2020, LCS adquirió de Thyssenkrupp AG las tecnologías de “sistemas radiales, paralelos y de mástil basculante”, y desde entonces las continúa de forma exclusiva a nivel mundial en los ámbitos de marketing, fabricación y ventas.

Sistemas de cable-grúa abatible

Con la tecnología de “sistemas de cable-grúa abatible” de Thyssenkrupp, una o dos torres se inclinan hasta 15° transversalmente al eje de la grúa. Este movimiento de inclinación se realiza mediante múltiples cuerdas enrolladas. Son impulsados por un cabrestante abatible ubicado en la base de la torre. Dependiendo de si se utilizan una o dos torres abatibles, el área de trabajo se asemeja a un triángulo o un rectángulo. El ancho del área de trabajo depende de la altura de las torres.

Estudio de caso: Represa de las Tres Gargantes

Las grúas por cable basculantes empleadas en la presa de las Tres Gargantas, en China, se encuentran entre las instalaciones de cable-grúa más grandes y complejas del mundo. Solo gracias a un concepto de montaje completamente novedoso fue posible montar los cuatro mástiles de 150 m de altura cada uno en una superficie disponible de solo 20 metros x 65 metros y, además, a 80 metros de altura sobre el terreno accesible.

Más sobre el proyecto

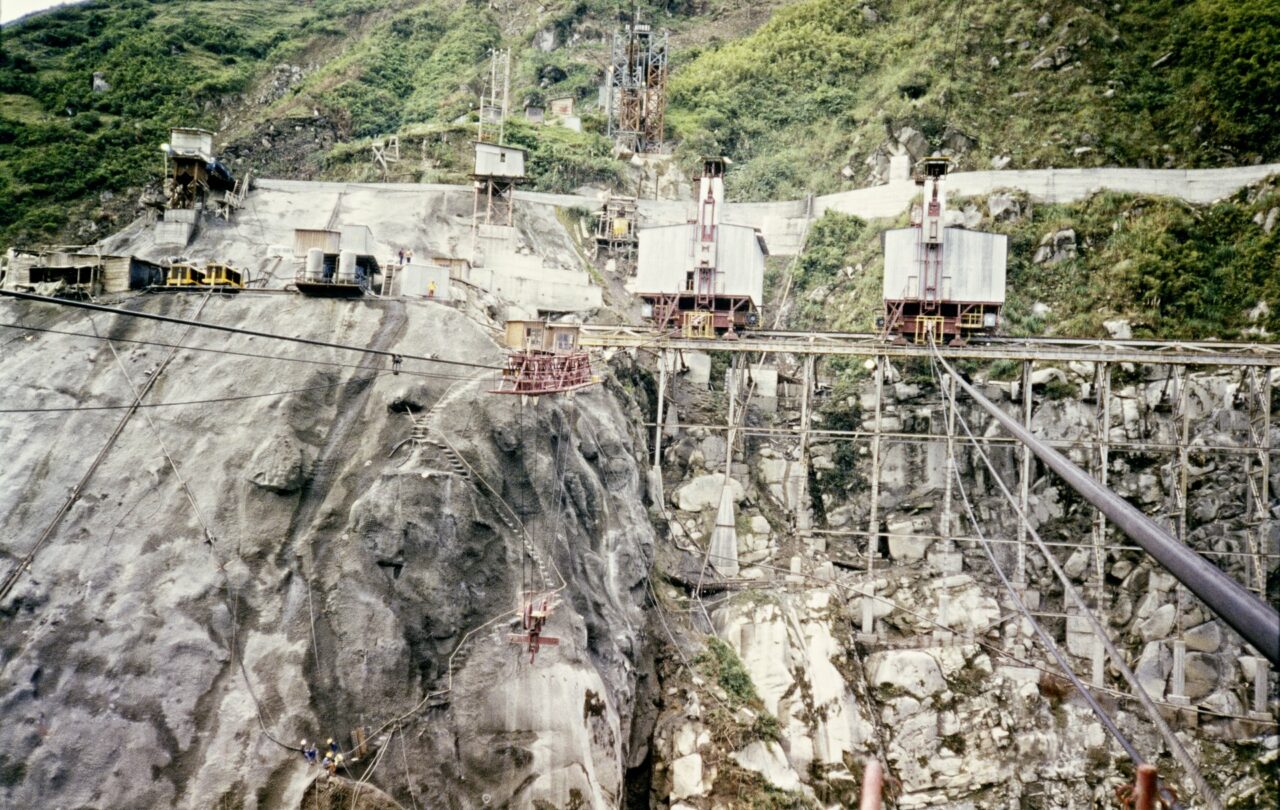

Sistema de cable-grúa paralelo

La tecnología Thyssenkrupp “sistemas de cable-grúa móvil paralelo”, que también se conoce como grúa paralela, permite mover el lado opuesto y el lado de la máquina en paralelo. Dependiendo de la topografía, esto es posible con la ayuda de torres móviles o con una máquina “baja” y un contracarro. El área de trabajo forma un rectángulo, por lo que el ancho de trabajo depende de la longitud de la pista paralela.

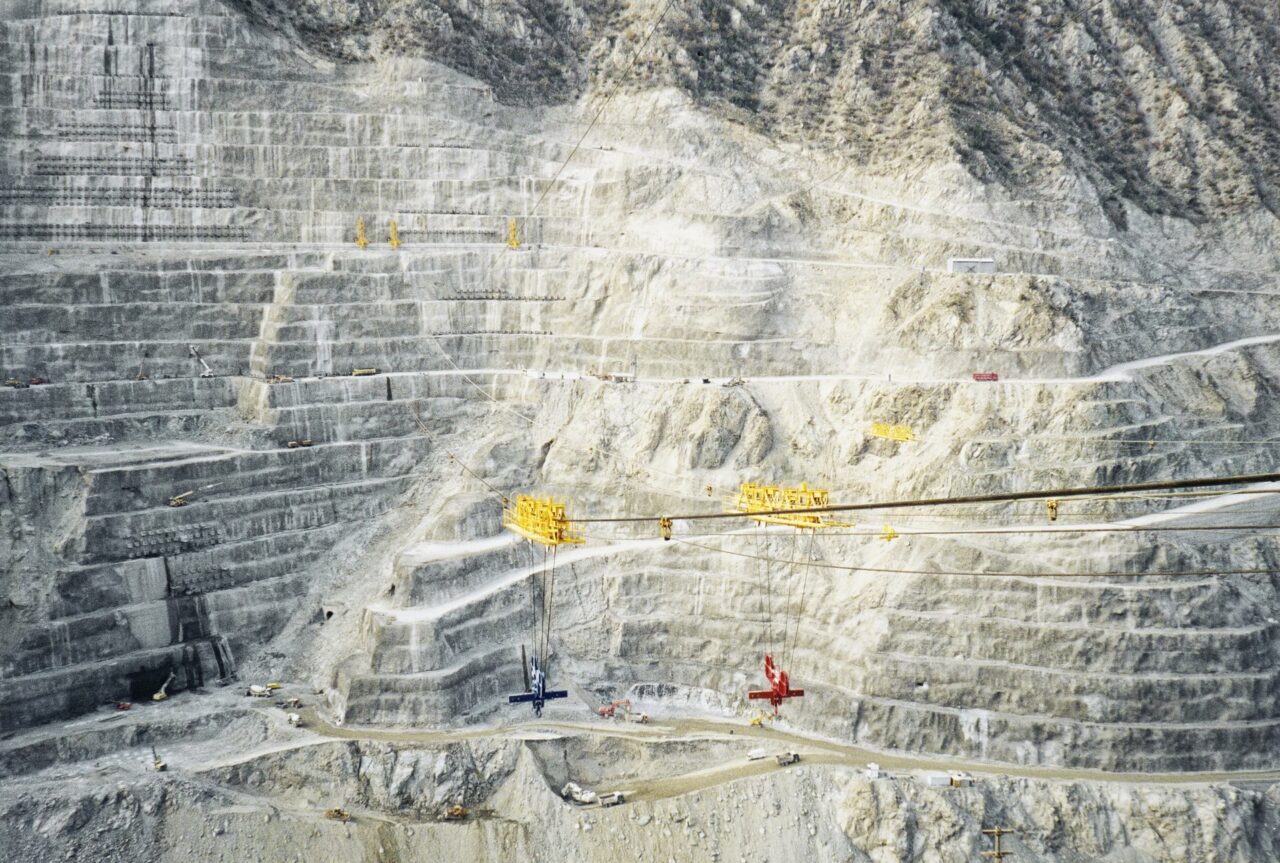

Estudio de caso: Represa Deriner

Los sistemas de cable-grúa paralelos para la construcción de la represa Deriner en Turquía tenían una altura de elevación de 280 metros debido a la gran altura de la represa. Con una longitud de 740 metros y tres sistemas paralelos, el proyecto se implementó con éxito.

Más sobre el proyecto

Sistema de cable-grúa radial

La tecnología de Thyssenkrupp “sistema de grúa de cable radial” se diferencia de una grúa paralela en que un lado de la grúa radial es fijo y el otro lado está dispuesto en una pista radial. Dependiendo de la topografía, esto se puede implementar mediante el uso de torres móviles con vagones “bajos” y “altos”. El área de trabajo forma un sector circular. El ancho correspondiente depende del tramo y la longitud de la vía radial del sistema.

Sistema de cable-grúa radial con carril esférico

Debido a la topografía, la pista radial de la grúa radial también tiene una curvatura vertical además de su curvatura horizontal. Geométricamente, sigue por tanto una superficie esférica. El contracarro está equipado con un chasis de escalada operado por cremallera y piñón para superar las pendientes de la carretera. Dado que la inclinación de la pista cambia constantamente, la torre debe mantenerse automáticamente en posición vertical al cable mediante un accionamiento de husillo.

Estudio de caso: Represa de agua potable Leibis Lichte

Los sistemas cable-grúa radial que se utilizaron para la construcción de la represa de agua potable Leibis Lichte en Alemania fuerion completamente desmontados después de la finalización del proyecto. Posteriormente se llevó a cabo una renaturalización integral de las vías y puntos fijos.

Más sobre el proyecto

Datos sistemas de cable-grúa para la construcción de represas y puentes

Longitud

hasta

1.700 m

Carga útil

hasta

30 t

Velocidad de elevación

hasta

3,5 m/s

Velocidad de marcha

hasta

7,5 m/s

Altura de elevación

hasta

350 m

Velocidad de descenso

hasta

3,5 m/s

Sistema de gestión de sedimentos

Como complemento a nuestras instalaciones de cable-grúa para la construcción de presas y estructuras de embalse, el sistema LCS de gestión de sedimentos ofrece una solución logísticamente optimizada para la retirada continua de sedimentos en embalses y cuencas. El sistema se basa en una instalación de cable-grúa de dos líneas y permite un transporte preciso de materiales incluso en condiciones topográficas exigentes.

Con ello ampliamos nuestra gama de servicios en torno a las presas y estructuras de embalse con una solución que aporta ventajas logísticas relevantes no solo durante la fase de construcción, sino también en relación con la operación, el vaciado y el mantenimiento.
