QXcrane
Nuestra solución patentada para trabajar con seguridad en terrenos inestables y peligrosos.
La Solución de LCS y su aplicación
Nuestros sistemas QXcrane
QXcrane-2D
La solución mediante una unidad autopropulsada
3-Dimensiones
sistema QXcrane
01Nuestro nuevo sistema patentado QXcrane es la combinación perfecta de teleférico y SpiderCam. Los sistemas de teleféricos son robustos, sus cables están sujetos a soportes altos y son capaces de transportar grandes cargas a distancias de hasta 3,0 km.
Las SpiderCam se utilizan sobre todo en estadios deportivos. Navegan en las 3 dimensiones del espacio para ofrecer imágenes de vídeo o televisión de alta definición sin tocar el suelo.
Esta tecnología 3D perfectamente combinada con el sistema de teleféricos aumenta la carga útil y la posibilidad de cubrir un área mayor.
El sistema QXcrane consta de cuatro torres, cuatro cabrestantes y una cesta para el operador. Las torres se colocan en un rectángulo (diagonal máxima de 1.000 m) alrededor de la sección definida del terreno.
La cesta del operador está conectada a las cuatro torres mediante cables de acero. Esto permite una navegación segura en las 3 dimensiones dentro del área definida.

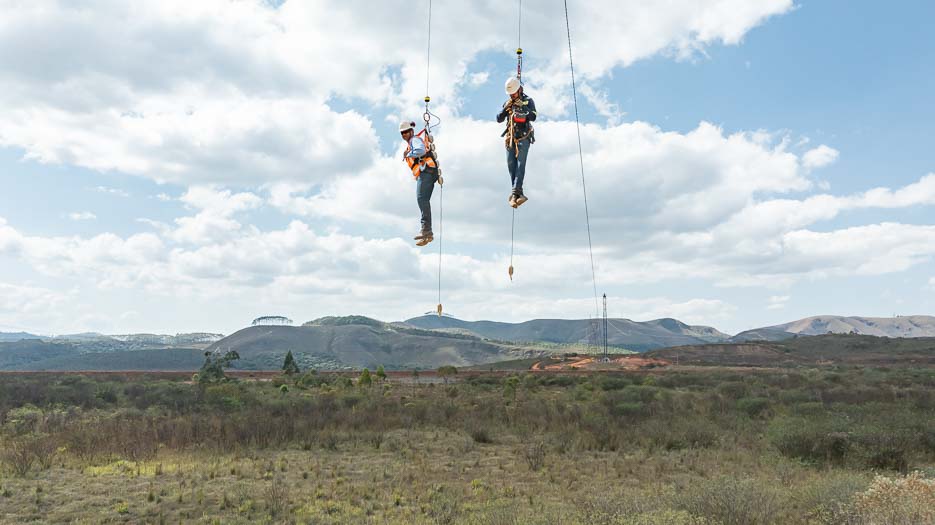

Los trabajadores que entran en la zona de peligro están conectados a la jaula por cabrestantes de seguridad personal. Esto les da cierta libertad de movimiento, pero pueden ser evacuados inmediatamente en caso de emergencia.

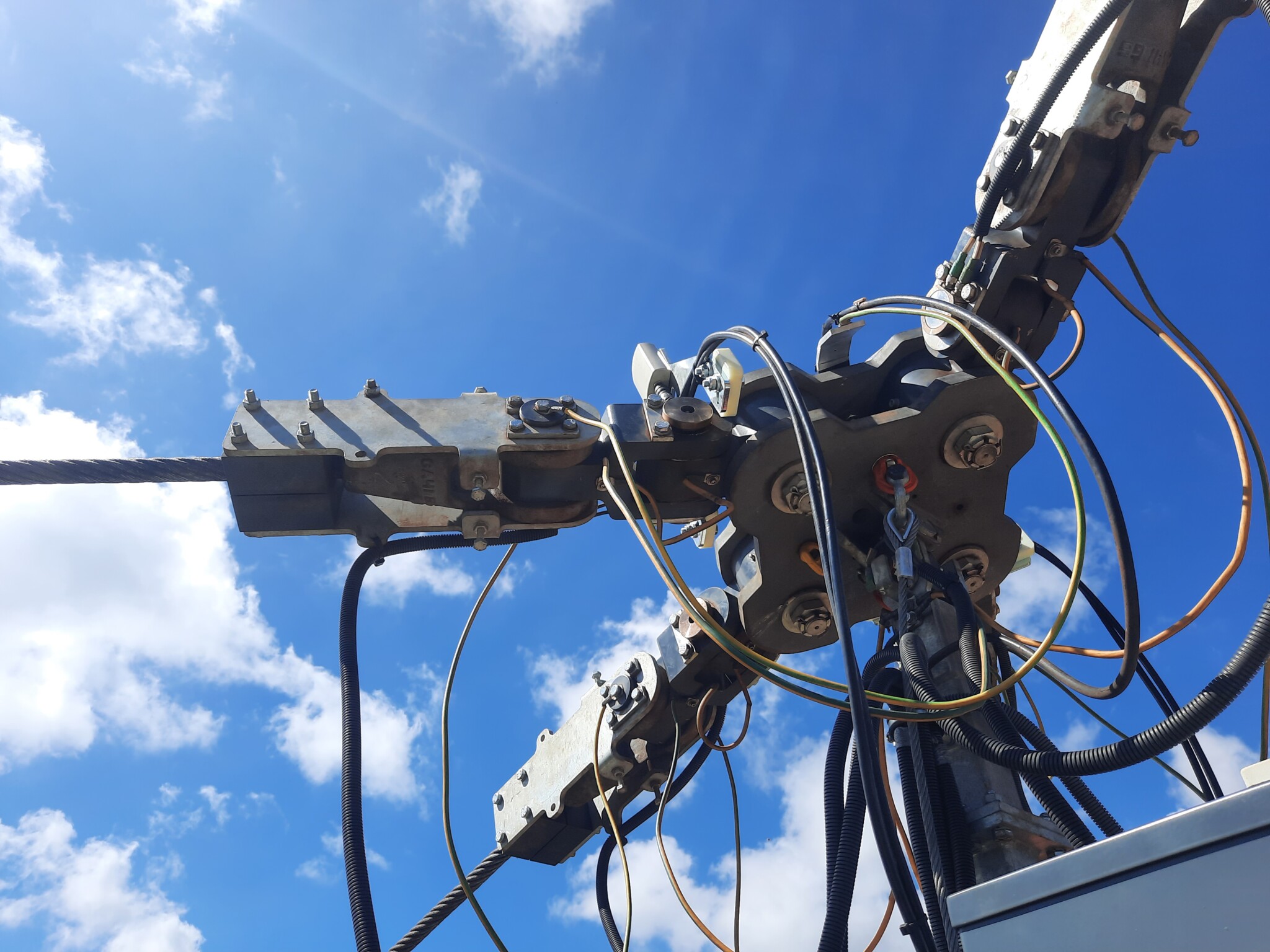

cabezal del puntal
El cabezal del puntal tiene una polea de desvío que desvía el cable de traslación del cabrestante de arrastre a la cesta del operador.

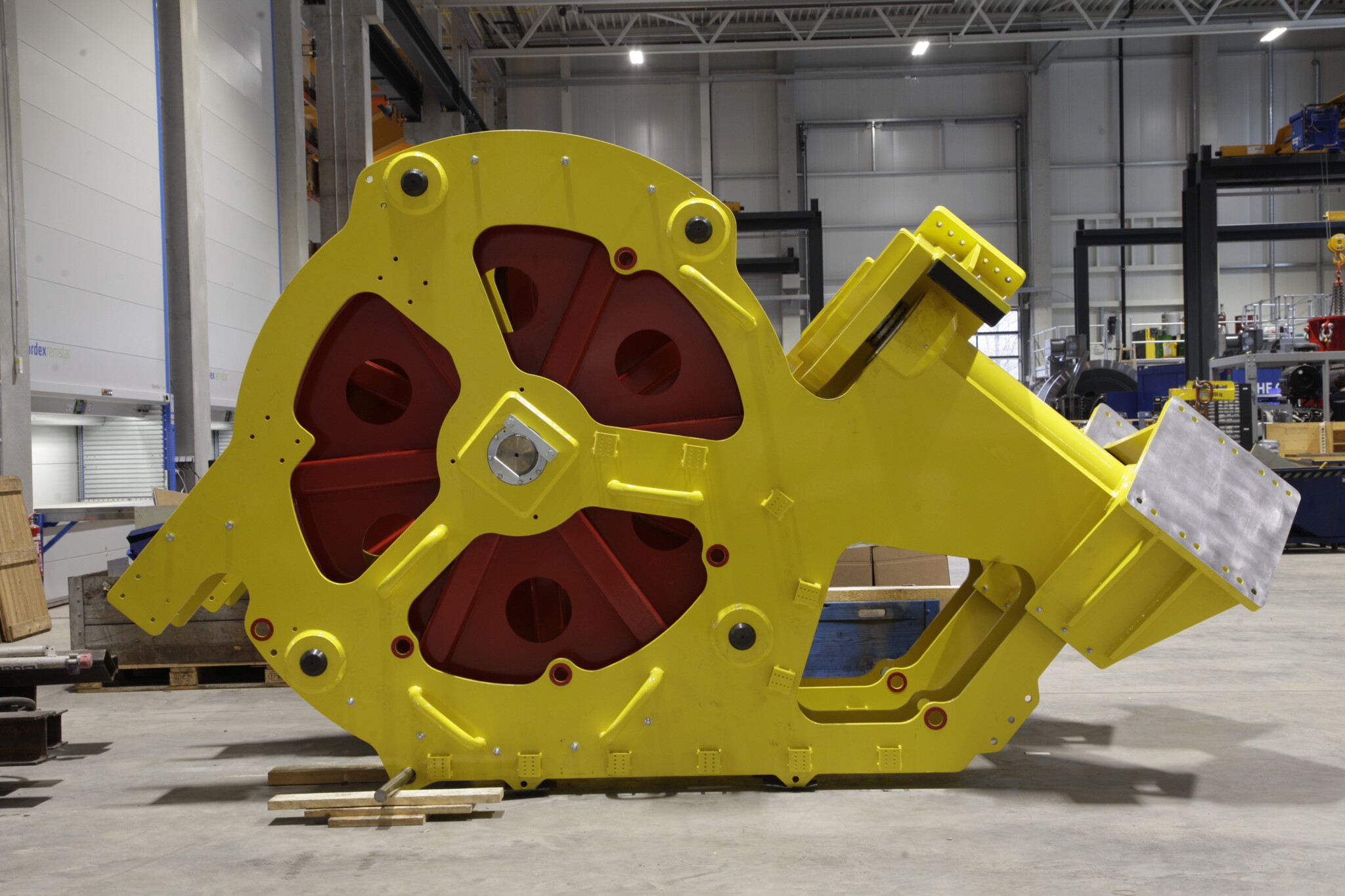

cabrestante
El sistema de control inteligente permite el desplazamiento en el espacio tridimensional mediante los 4 cabrestantes situados en las 4 torres de apoyo.

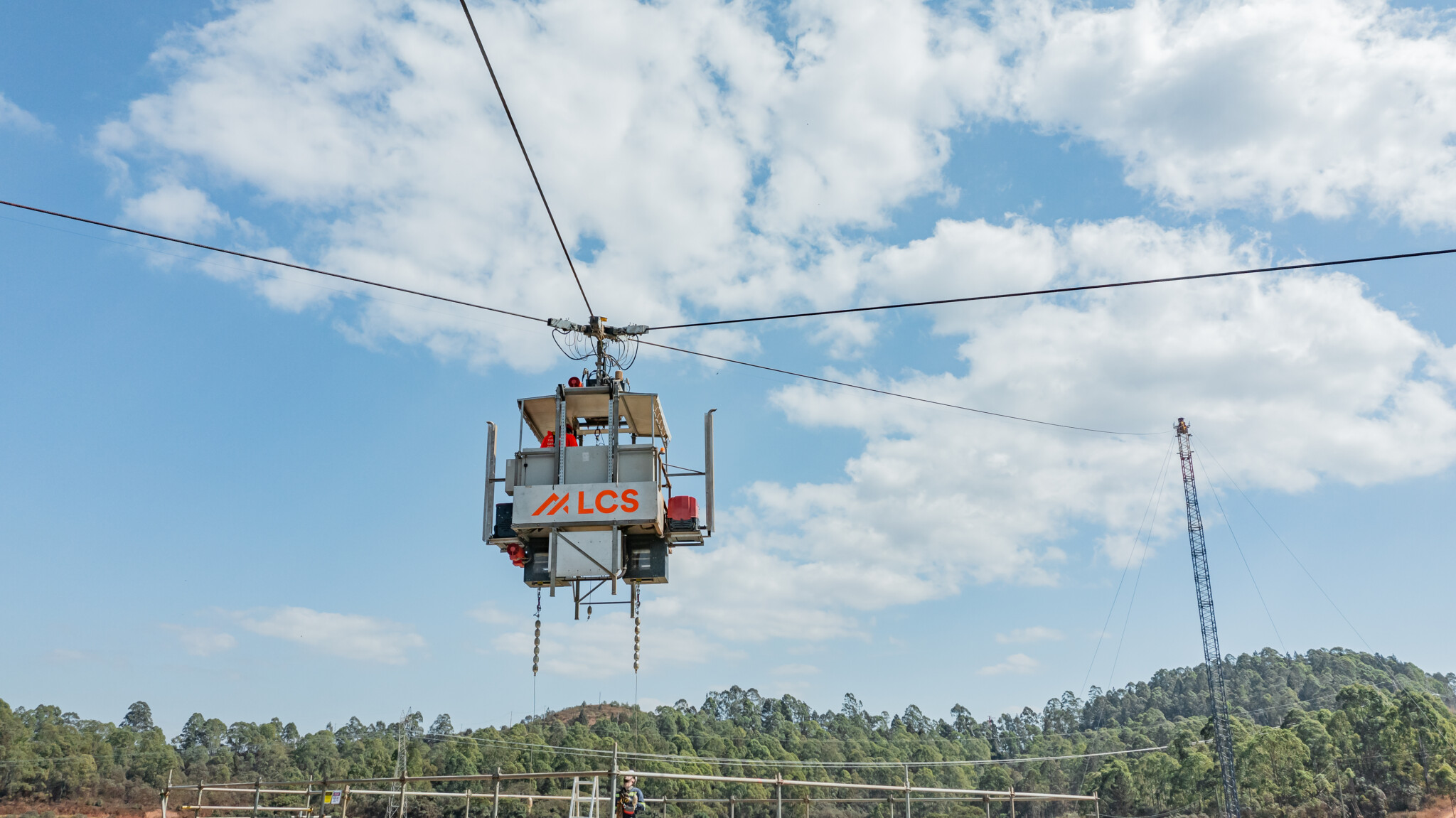

cesta para el operador
La cesta del operador asegura al personal que trabaja en el campo con la ayuda de cabrestantes de seguridad. También es posible transportar material de hasta 500 kg.

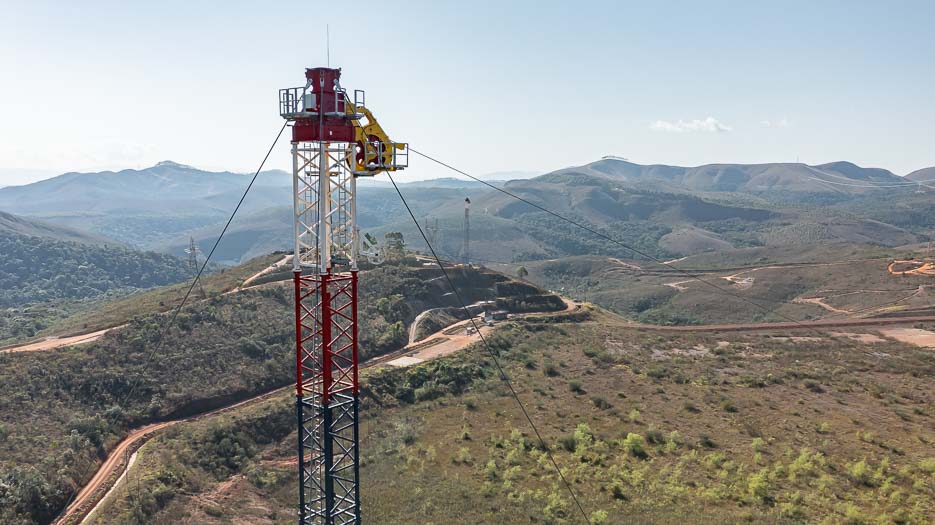

torre
Gracias al diseño modular de todo el sistema, la altura de la torre puede adaptarse a cada terreno.
cabezal del puntal
El cabezal del puntal tiene una polea de desvío que desvía el cable de traslación del cabrestante de arrastre a la cesta del operador.
cabrestante
El sistema de control inteligente permite el desplazamiento en el espacio tridimensional mediante los 4 cabrestantes situados en las 4 torres de apoyo.
cesta para el operador
La cesta del operador asegura al personal que trabaja en el campo con la ayuda de cabrestantes de seguridad. También es posible transportar material de hasta 500 kg.
torre
Gracias al diseño modular de todo el sistema, la altura de la torre puede adaptarse a cada terreno.
Flexibilidad
sistema QXcrane-2D
02Cuando es necesario realizar trabajos como reparaciones, inspecciones o trabajos de rehabilitación a lo largo de un área definida en terreno inestable, nuestro sistema QXcrane-2D es la solución perfecta.
El sistema consta de 2 torres y una cesta del trabajo, que está unida a una grúa de cable. La grúa de cable motorizada se desplaza hacia delante y hacia atrás sobre un cable de suspensión entre los dos soportes de mástil de celosía.
Los trabajadores que entran en la zona de peligro se conectan a la cesta mediante cabrestantes de seguridad personales. Esto les permite cierta libertad de movimientos, pero pueden ser evacuados inmediatamente en caso de emergencia.
