Construção de oleodutos e gasodutos

Construção de oleodutos e gasodutos

O transporte de condutos, bem como das máquinas e materiais de construção necessário apresenta frequentemente um desafio, especialmente em terrenos difíceis.

  • Se forem construídos oleodutos e gasodutos em regiões exigentes, os sistemas de Cable Crane apoiam o transporte de materiais: condutos, equipamento de construção e material de construção podem ser transportados sem problemas por cima de terreno inacessível, suspensos no ar. Os sistemas de Cable Crane colocam depois os bens transportados diretamente no local previsto. Os sistemas de Cable Crane são disponíveis com vários capacidades. Por esta razão, eles podem ser utilizados em cada fase da construção de oleodutos e gasodutos. Além disto, eles são rapidamente disponíveis: após a análise do terreno, após o planejamento do sistema e após sua instalação, o sistema de Cable Crane pode ser utilizado atempadamente. No decorrer dos trabalhos de restabelecimento, após conclusão do projeto, a instalação pode ser removida bastante fácil.

Rotas diretas, direitos de passagem estreitos e curvas horizontais

  • A utilização dos nossos sistemas de Cable Crane permite o transporte por rotas diretas: o sistema é montado diretamente por cima da rota definida do oleoduto ou gasoduto. No processo, o sistema de Cable Crane ultrapassa sem problemas terreno íngreme, solo rochoso ou áreas inacessíveis. Simultaneamente ele permite direitos de passagem muito estreitos. Em com comprimento superior a 3000 metros, o sistema pode carregar e descarregar materiais até 30 toneladas de forma exata e em qualquer ponto ao longo da via.

    Sistemas de Cable Crane são muito flexíveis. Planejados profissionalmente e construídos conscientemente, eles se adaptam ao terreno de forma ideal. Assim, eles não só seguem ao terreno dado, mas sim fazem, sem problemas, curvas horizontais na rota do oleoduto ou gasoduto. A utilização de máquinas e materiais de alta tecnologia e de alta qualidade tornam o sistema independente das condições climáticas. Isto prolonga o tempo de utilização de forma significativa, especialmente se houver épocas invernais ou épocas das chuvas.

    Para atender aos vários desafios técnicos e aos requisitos dados, relativo ao ambiente, à segurança e ao equipamento, se precisa de um conceito integral consistente. Para que sejam satisfeitos os altos padrões de qualidade definidos, também na construção de oleodutos e gasodutos, é imperiosa uma boa coordenação de todos os processos necessários à construção.

    Para nós, o sucesso do projeto é a medida do nosso trabalho. Por esta razão efetuamos, diretamente no início, uma análise exata das rotas, da situação inicial, bem como das condições locais. A seguir, desenvolvemos junto com os nossos clientes, um plano preciso para a construção do oleoduto ou gasoduto ou, conforme o projeto, para o transporte em terreno inacessível.

    Dispomos da experiência, do know-how e do equipamento para garantir padrões de garantia abrangentes. Com os nossos sistemas e instalações somos capazes de manter a pegada ecológica reduzida no ambiente. Além disto, os nossos sistemas participam na redução de custos da construção e garantem, simultaneamente, resultados de alta qualidade. 

Processo da construção de um oleoduto ou gasoduto através de Cable Crane

1. Transporte dos condutos

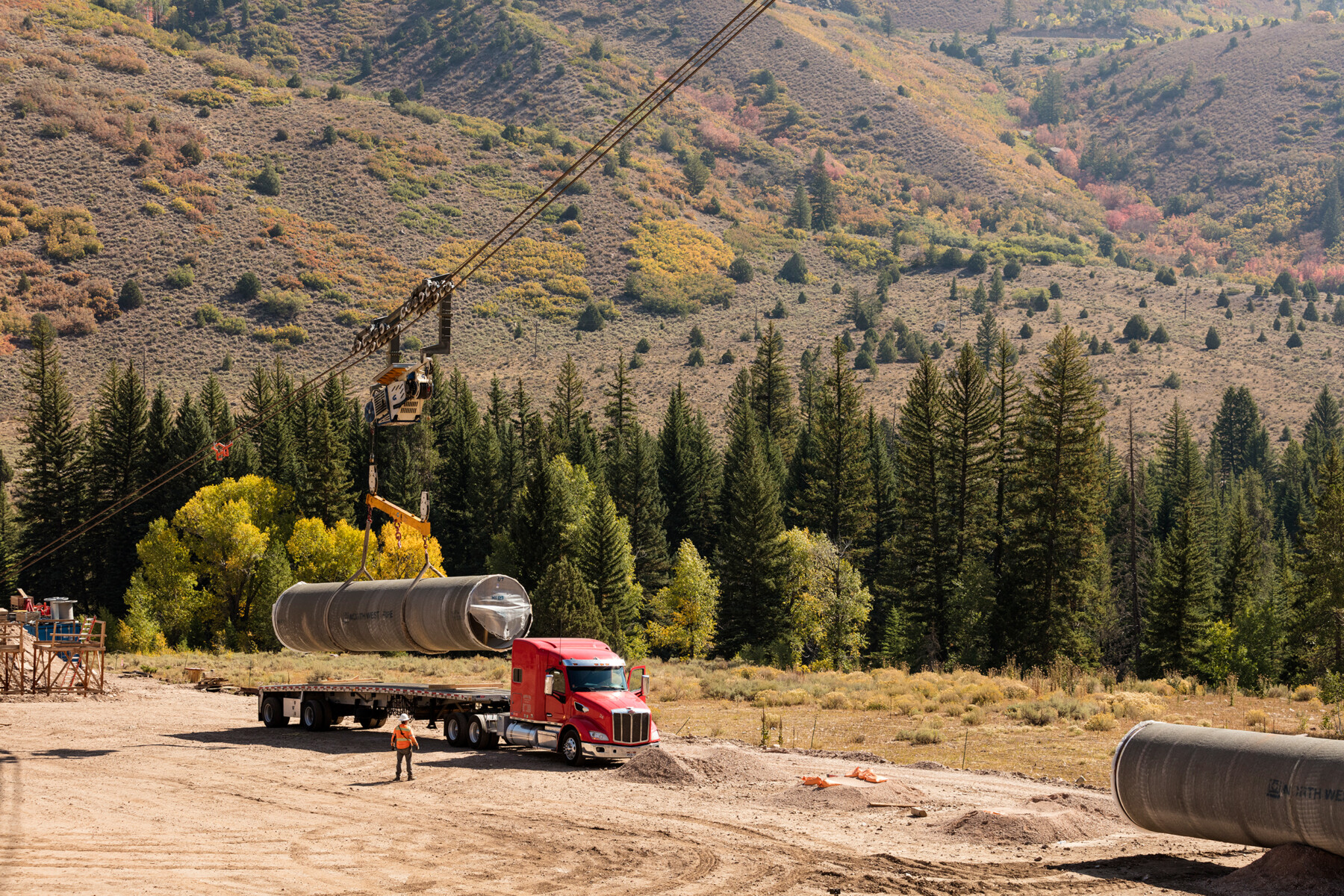

O sistema de Cable Crane carrega os condutos de uma estação de carga definida. Esta estação deve ser acessível por caminhão ou por um transportador de condutos. Cada conduto é fixado com duas lingas de Nylon no dispositivo de elevação do Cable Crane e elevado. No momento em que a carga atinge a altura de elevação final, o sistema de Cable Crane transporta o conduto para o local de trabalho necessário e lá o desce.

2. Instalação do conduto

Na descida do conduto, o operador do sistema de Cable Crane controla o conduto no sentido horizontal e vertical. Utilizando dois sistemas de guinchos de controle independente, o sistema de Cable Crane pode colocar o conduto em qualquer inclinação necessária. No momento em que o conduto estiver na posição correta, ele pode ser preparado para os trabalhos de soldagem.

3. Fixação e soldagem

Se o conduto estiver na posição correta, o sistema de Cable Crane segura-o no ar de forma estável. Um dispositivo de centragem, fixado no exterior do conduto, mantém o mesmo na correta posição de soldagem.

4. Jateamento com areia e revestimento

Logo que os condutos tiveram sido soldados, o sistema de Cable Crane transporta uma plataforma especial para uma posição qualquer de soldagem do conduto. Trabalhos de jateamento e revestimentos podem ser executados perfeitamente a partir desta plataforma por cima do conduto.

5. Sacos de areia

Para a construção de barreiras de sacos de areia ou a utilização de sacos de areia como material de forrar, o sistema de Cable Crane transporta os mesmos sem problemas para o terreno íngreme. Para o efeito é usado um cesto com a respectiva báscula para a aplicação. Assim, o sistema pode descarregar os sacos facilmente em qualquer posição necessária.

6. Enchimento da vala do conduto

Se não estiver disponível qualquer material de enchimento ao lado da vala do oleoduto ou gasoduto, o enchimento é efetuado mediante o sistema de Cable Crane. A báscula necessária é cheia na estação de carga com um caminhão ou uma escavadeira. De seguida, o sistema de Cable Crane transporta a mesma ao longo da vala para o local necessário. Nesta posição, o operador descarrega o sistema via controle remoto, através dos dois sistemas de elevação separados.

Fatos sobre a construção de oleodutos e gasodutos

Alcance

até

3000 m

Carga útil

até

30 t

Velocidade de elevação

até

1,5 m/s

Velocidade de deslocamento

até

7 m/s

Altura de elevação

até

200 m

Terreno íngreme

até

70°

Vantagens da construção de um oleoduto ou gasoduto através de Cable Crane

  • Rotas diretas evitam desvios do oleoduto ou gasoduto de vários quilômetros
  • Trechos individuais até 3000 metros
  • Cargas úteis de até 30 t
  • Velocidade de transporte de até 7 m/s
  • Ultrapassagem de terrenos íngremes até 70°
  • Carga e descarga seguras e precisas em terreno íngreme
  • Disponibilidade rápida para canteiro de obras temporárias, graças a instalação fácil
  • Flexibilidade devido ao sistema modular, com a possibilidade de curvas horizontais
  • Amigável para o ambiente devido a direitos de passagem estreitos
  • De custos eficientes, visto que se precisam de menos vias de acesso no canteiro de obras
  • Segurança aumentada, uma vez que é suprimida a utilização de equipamentos pesado em áreas perigosas
  • Utilização independente das condições climáticas, o sistema pode ser utilizado também com chuvas ou na época invernal.

Você está planejando um oleoduto ou gasoduto e tem de ultrapassar terrenos difíceis?

Vamos encontrar conjuntamente a solução para a sua situação de transporte. Aguardamos seu contato.
